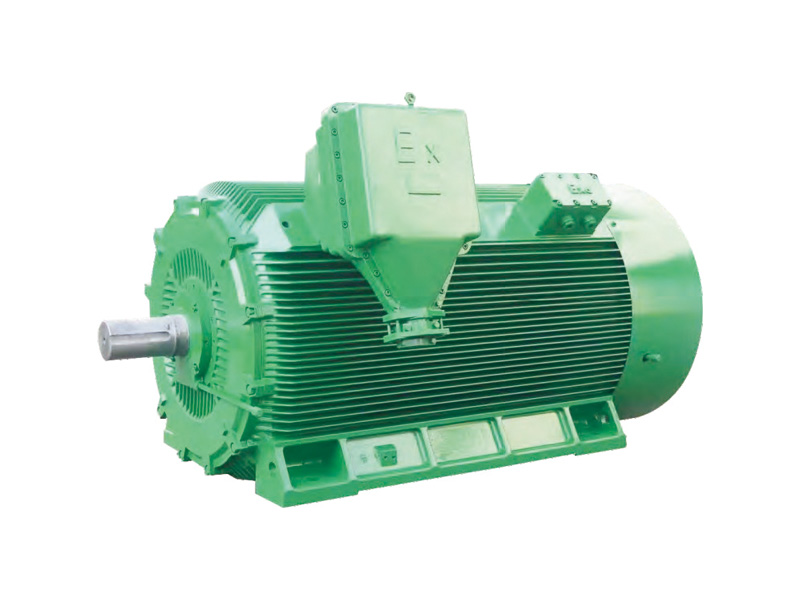

YB3系列紧凑型高压隔爆型三相异步电动机是我公司在消化吸收国外高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品。本系列电动机采用新技术、新材料、新工艺、选材考究、制造精良、具有体积小、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。本系列电动机的外壳防护等级一般为1P54，冷却方式为1C411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。本系列电动机符合GB755《旋转电机定额和性能》、GB3836.1《爆炸性环境第一部分:通用要求》和GB3836.2《爆炸性环境第二部分:由隔爆外壳“d”保护的设备》的规定，制成隔爆型电动机、防爆标志为ExdIMb、Exd IAT4GbExd IIB T4Gb、Exd IC T4Gb适用于具有爆炸性气体环境的1区、2区危险场所。可广泛应用于驱动各种通用机械:如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备、在矿山、机械工业、石油化工工业、发电厂等工矿企业中作为原动机使用。ExdIMb适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。Exd IIAT4 Gb适用于工厂用类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境Exd IIB T4 Gb适用于工厂用II类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境Exd IIC T4 Gb适用于工厂用I类C级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。电动机主体外壳及接线盒防护等级为IP54，也可制成IP55。电动机还可制成YB3-W户外型、YB3-TH户内湿热带型YB3-THW户外湿热带型YB3-TA户内于热带型、YB3-TAW户外于热带型、YB3-T户内热带型、YB3-TW户外热带型及YB3-WFI户外防中等腐蚀型等气候环境条件用电动机。主要安装外形尺寸与基本系列电动机相同。

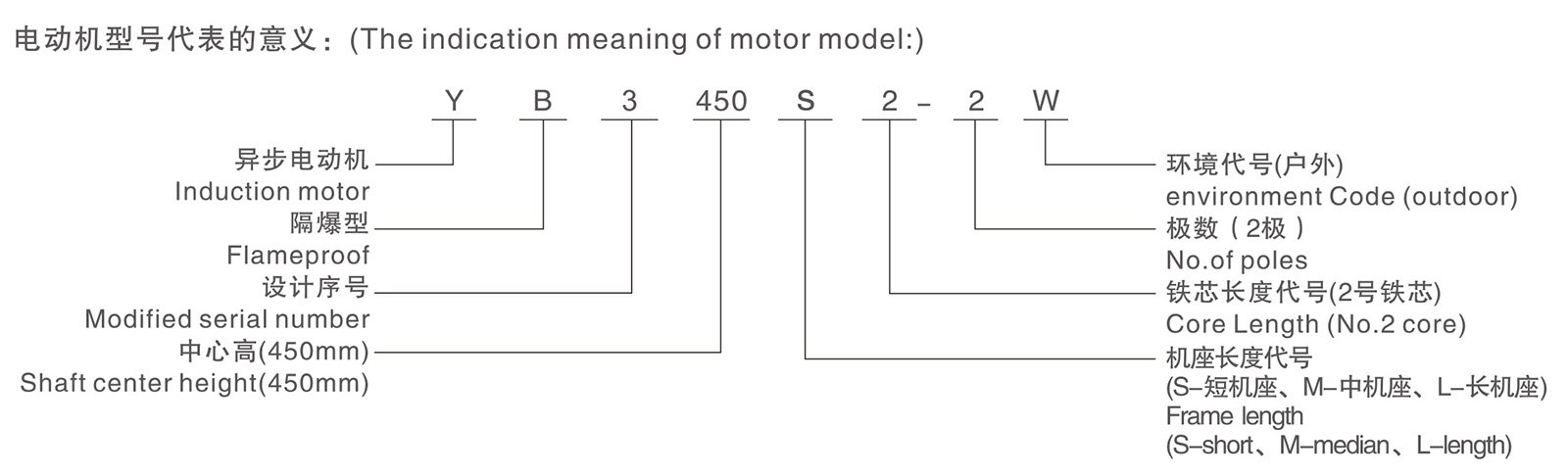

型号说明

结构说明

该系列电动机采用国际流行的紧凑型结构，机座、端盖的内外表面均分布有散热筋，体积小巧，外形美观。定子采用外装压结构，绝缘等级为F级，定子线圈采用带馅缘铜扁线绕制成型线圈，经绕包主绝缘并VPI整体漫漆后具有较高的电气强度、机械强度、绝缴性能、防湖性和热稳定性。

转子采用鼠签结构，经高精座校验动平衡，电动机透转平衡、振动小。高压接线拿为密封练构，接线空腔大，留有电健接头位置。接线金位置一般在电机右侧。1从纳伸端看根播不同的功率和转速镇承结构选型:H355-560-4、6、8P采用滚动轴承 H500-560-2P采用滑动承。滚动轴承的电机两端轴承设不停机注排油装置，可定期补充润滑脂，滑动轴承为端盖式球面滑动轴承，采用压力供油润滑、油环自润滑或复合式润滑方式(由用户自由选择，如用户无特殊要求则为压力供油润滑]，同时采取了防止轴电进产生的措施。

根据用户需要，电动机可安装轴承测温元件或仪表，监测轴承温度，也可根据用户需要设置定子测温元件、仪表及冷凝加热装置。电动机的隔爆结构采用圆铜型、平面型以及轴向曲路等隔爆型式。

作用条件

环境温度:随季节变化，但最低环境空气温度不低于-15C，最高环境空气温度不超过40C.海拔:不超过1000m。额定电压:6kV、10kV。颜定频率:50Hz。工作制: 连续工作制(S1]
