概述

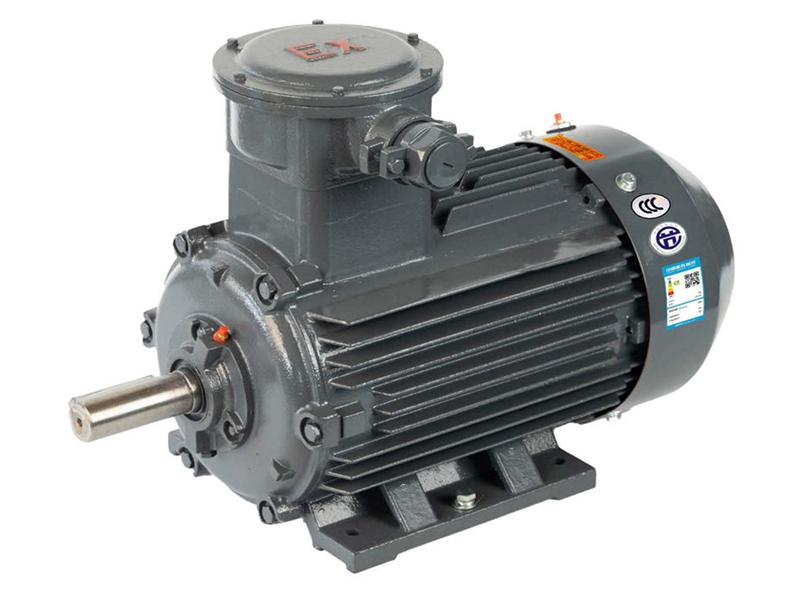

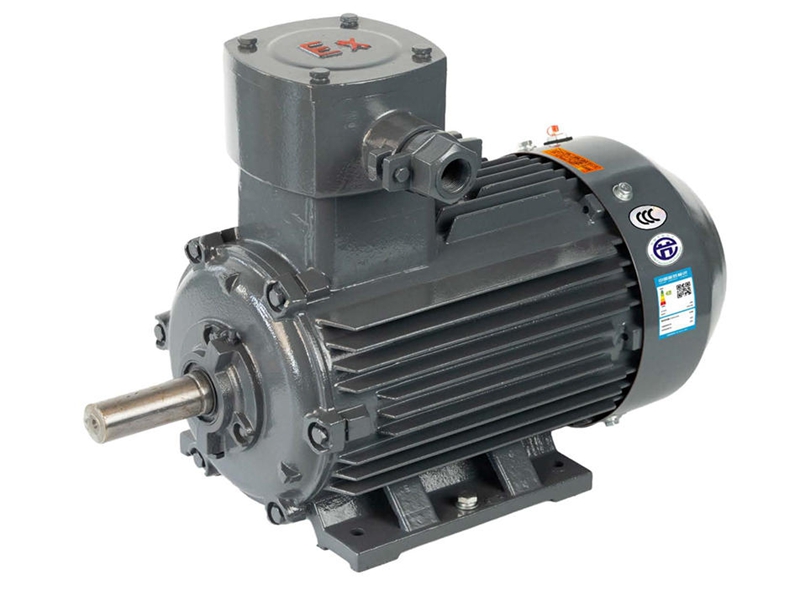

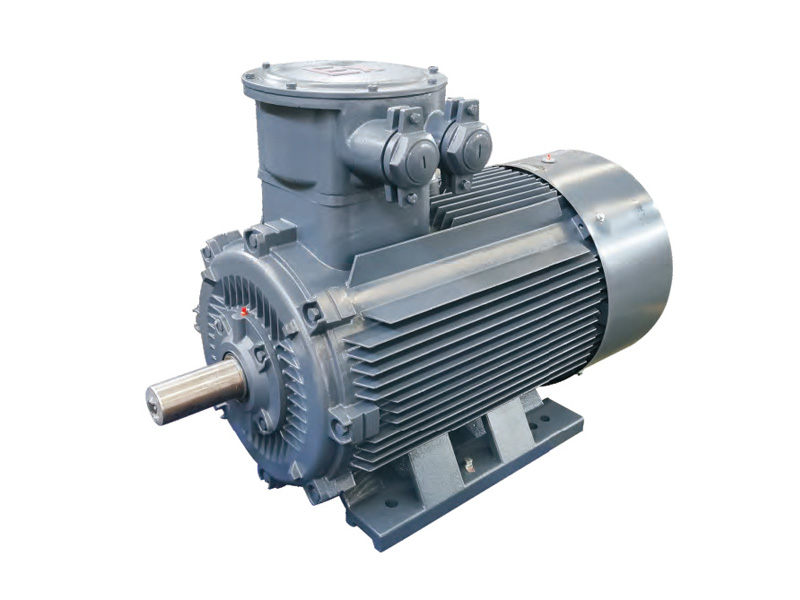

YBX4系列电动机为我公司自主研发推出的全封闭自扇冷、鼠笼式高效率隔爆型三相异步电动机。效率指标符合GB18613-2020《中小型三相异步电动机能效限定值及能效等级》中的能效等级2级，且具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求

用途

适用于石油、化工、矿业、冶金、电力、等行业有爆炸性气体混合物存在的场所。是理想的动力设备。

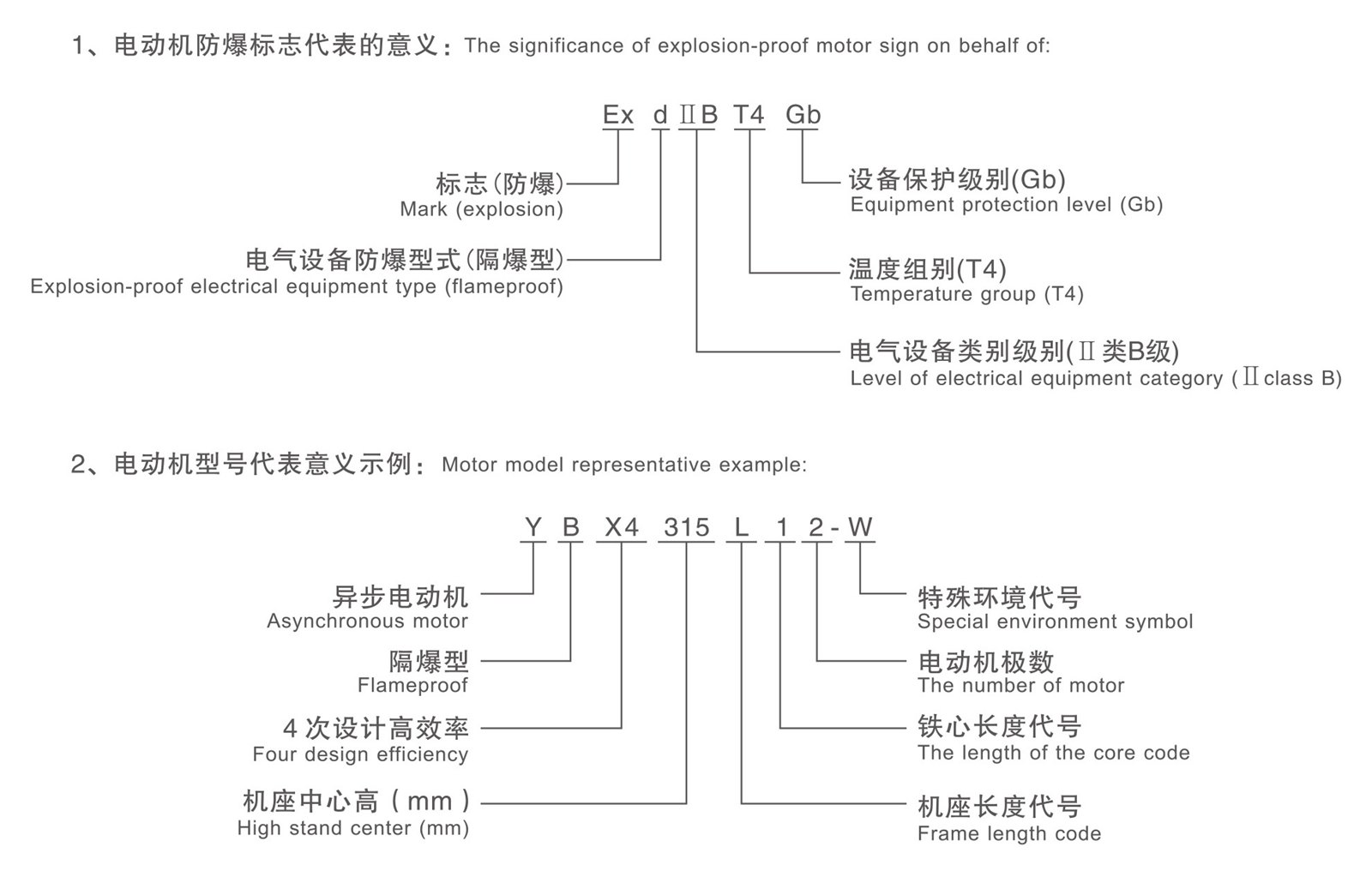

型号说明

执行标准

YBX4超高效率隔爆型三相异步电动机执行相关主要标准

GB755 旋转电机定额和性能

GB/T 1032三相异步电动机试验方法

GB/T 1993旋转电机冷却方法

GB3836.1爆炸性环境第1部分:设备通用要求GB3836.2爆炸性环境第2部分:由隔爆外壳“d”保护的设备GB/T 49421旋转电机整体结构的防护等级(IP代码)分级

GB 10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/T 10069.1旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法

GB/T 10069.3旋转电机噪声测定方法及限值第3部分:噪声限值

GB18613中小型三相异步电动机能效限定值及能效等级

基本特征

1.机座号:80~355。

2.额定功率范围:018~315KW

3.极数:2~10极

4.额定电压:380、660、380/660V、400、690、400690V。(注:基本系列3kw 及以下电压380V为Y接3kW以上电压380V 为A接: 也可按特殊电压制造)

5.额定频率:50Hz或者60HZ

6.绝缘等级:155(F)级

7.效率:GB18613-2020的2级

8.冷却方式:IC411

9.安装方式:IMB3(也可制造其它安装方式)。

10.防护等级:IP55

11.运行方式:S1

12.防爆标志:ExdIBT4 Gb，ExdCT4Gb。

13.户内(标准配置)。可选配置: 户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、户外干热带(TAW)。
